110~220kV无卤低烟阻燃交联电力电缆产品型号:WDZA(ZB、ZC)-YJLW 110~220
产品咨询

产品用途:

本产品适用于110-220kV电力输送电系统中,供输送电能之用,低烟无占阻燃性能高于国家规定的阻燃标准,广泛应用于机场、核电站、重点水利枢纽工程、高层建筑、化工、冶金、石油、交通等阻燃性能要求严格的场所。


执行标准:

110kV产品标准执行:GB/T 11017和GB/T 19666,其阻燃特性符合GB/T 18380要求;

220kV产品执行标准:为GB/T 18890和 GB/T 19666,其阻燃特性符合GB/T 18380要求。


型号及名称:

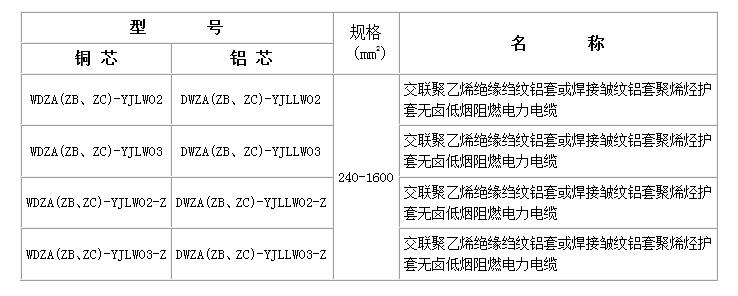

110 kV无卤低烟阻燃交联电力电缆

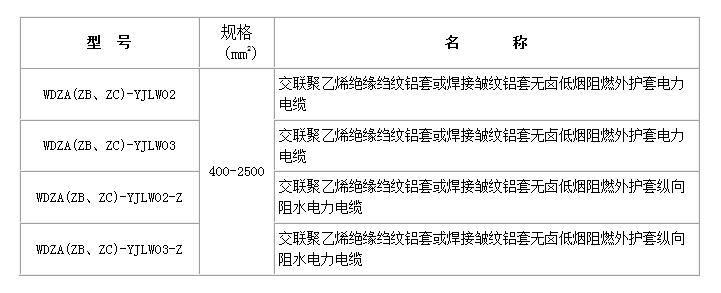

220kV无卤低烟阻燃交联电力电缆

使用特性:

1、最高额定温度

电缆导体长期允许最高工作温度为90℃,短时过负载最高工作温度为130℃,短路时(短路时间为5S)最高工作温度为250℃。

2、要求

电缆敷设时不受落差限制,敷设时环境温度不低于0℃,如环境温度低于0℃,应对电缆预热。

2.1电缆最小弯曲半径

电缆安装时: 20D0 ;运行时:15D0

注:D0为电缆外径实测值。

2.2电缆安装时的轴向最大允许牵引力T(不考虑转弯处的径向侧压力)

   导体:  T=K×导体截面(kg)

   铝护套:T=K×铝护套截面(kg)

   式中系数K值为,铜导体K=7kg/mm2,铝导体K=4kg/mm2,铝护套K=2kg/mm2。

2.3电缆弯曲时的允许最大侧压力P

   P=T/R≤500(kg/m),式中T为轴向牵引力,R为弯曲半径。
